CGM無(wú)收縮環(huán)氧灌漿料產(chǎn)品信息展示：
CGM無(wú)收縮環(huán)氧灌漿料是一種水泥基自流型微膨脹干粉砂漿，具有早強(qiáng)、高強(qiáng)、自流動(dòng)和微膨脹等特性，適用于設(shè)備基礎(chǔ)的二次灌漿、混凝土結(jié)構(gòu)的加固改造、鋼筋和地腳螺栓的錨固等工程。
產(chǎn)品特點(diǎn)
早強(qiáng)、高強(qiáng)：1～3天抗壓強(qiáng)度可達(dá)到30～50MPa以上，灌漿后24小時(shí)即可
緊固螺栓、開機(jī)試車，28天強(qiáng)度最高可達(dá)60MPa以上。
具有高自流性，現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂?，不需振搗便可填充全部間隙。
微膨脹性：灌漿后無(wú)收縮，保證設(shè)備、螺栓與基礎(chǔ)之間緊密接觸。
冬季施工性：最低允許在-10℃氣溫下進(jìn)行室外施工。
耐久性：屬于無(wú)機(jī)膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土使用壽命。
經(jīng)過(guò)200萬(wàn)次疲勞實(shí)驗(yàn)，50次凍融循環(huán)試驗(yàn)，強(qiáng)度無(wú)明顯變化。
抗油滲、耐高溫沖擊：在機(jī)油中浸泡30天后強(qiáng)度比浸油前提高10％以上，
栽筋后允許對(duì)鋼筋進(jìn)行火焰切割和焊接作業(yè)。

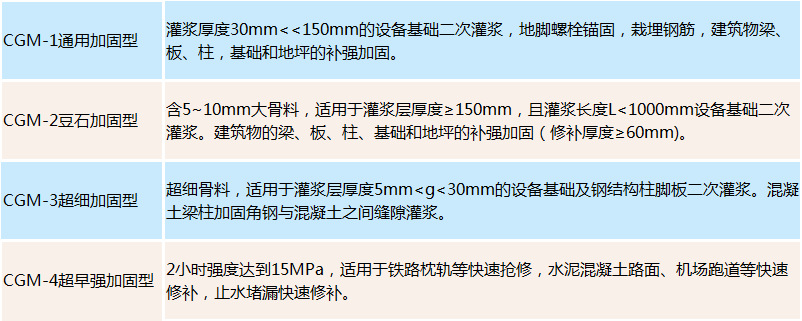

CGM無(wú)收縮環(huán)氧灌漿料適用范圍
CGM無(wú)收縮環(huán)氧灌漿料技術(shù)指標(biāo)

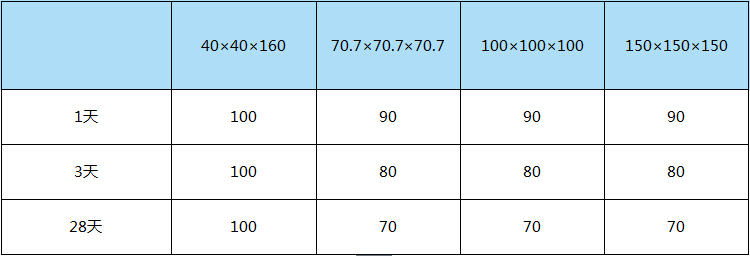

CGM無(wú)收縮環(huán)氧灌漿料各種試模尺寸間強(qiáng)度換算關(guān)系
灌漿施工說(shuō)明
一、基礎(chǔ)處理
基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前24小時(shí)，基礎(chǔ)表面應(yīng)充分濕潤(rùn)，灌漿前1小時(shí)，清除積水。
二、支模
按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達(dá)到整體模板不漏水的程度。
模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。
灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。
三、灌漿料配制
一般地，按通用加固型13-14%的標(biāo)準(zhǔn)加水?dāng)嚢瑁故庸绦桶?0-12％的標(biāo)準(zhǔn)加水?dāng)嚢琛?/div>
高強(qiáng)無(wú)收縮灌漿料的拌和可以采用機(jī)械攪拌或人工攪拌。建議采用強(qiáng)制式攪拌機(jī)機(jī)械攪拌，可保證攪拌充分均勻，攪拌時(shí)間3～5分鐘。人工攪拌時(shí)間在5分鐘以內(nèi)完成。攪拌完的灌漿料，隨停放時(shí)間增長(zhǎng)，其流動(dòng)性降低，應(yīng)在40分鐘內(nèi)用完。嚴(yán)禁在高強(qiáng)無(wú)收縮灌漿料中摻入任何外加劑。
四、灌漿施工方法
較長(zhǎng)設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。
灌漿開始后，必須連續(xù)進(jìn)行，不能間斷，并盡可能縮短灌漿時(shí)間。
五、養(yǎng)護(hù)
灌漿完畢，灌漿料初凝后應(yīng)立即加蓋濕草袋或巖面被，并保持濕潤(rùn)。
冬季施工時(shí)，灌漿料、拌和水及養(yǎng)護(hù)措施應(yīng)符合現(xiàn)行《混凝士結(jié)構(gòu)
工程施工質(zhì)量驗(yàn)收規(guī)范》(GB50204)的有關(guān)規(guī)定。
灌漿后24～36小時(shí)不可受到振動(dòng)，以避免損壞未結(jié)硬的灌漿層。

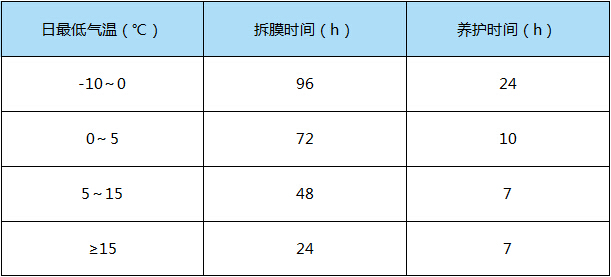

拆膜養(yǎng)護(hù)時(shí)間及環(huán)境溫度關(guān)系
包裝儲(chǔ)運(yùn)
l、包裝規(guī)格：50kg／袋，存放在通風(fēng)干燥處并防止陽(yáng)光直射。
2、保質(zhì)期為3個(gè)月，超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用。
